Gångjärn Ø40 mm för tjocka och profilerade luckor

Gångjärn med Ø40 mm gryta är utvecklade för tjockare träluckor och luckor med profilerade kanter. Den större grytan och gångjärnets särskilda rörelsegeometri ger den frigång som krävs för att luckan ska kunna öppnas utan att ta i stommen eller en angränsande lucka.

Sortimentet omfattar gångjärn för heltäckande, halvtäckande och innanförliggande luckor. Här finns både mjukstängande Silentia+-gångjärn och självstängande gångjärn med fjäder.

Vad betyder Ø40 mm?

Måttet Ø40 mm anger diametern på den gångjärnsgryta som borras in i luckans baksida. Det ska inte förväxlas med luckans tjocklek. Gångjärnen i Serie N är avsedda för profilerade och tjockare träluckor med en tjocklek på 20–40 mm.

Kontrollera alltid luckans tjocklek, profil, borrmått och den tekniska ritningen innan hålet för gångjärnsgrytan borras.

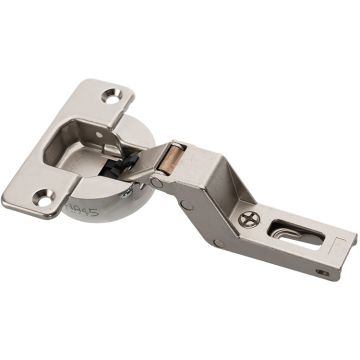

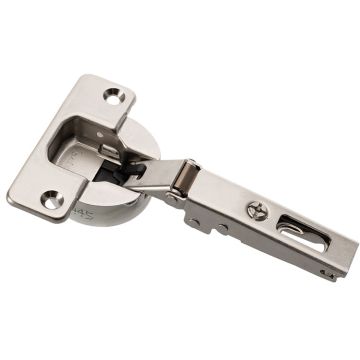

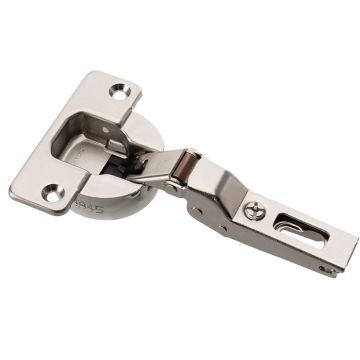

Mjukstängande Silentia+ för tjocka luckor

Silentia+ Serie N har en justerbar mjukstängning med två silikonoljedämpare integrerade i gångjärnsgrytan. Dämpningen bromsar luckan under den sista delen av stängningen och ger en kontrollerad stängningsrörelse.

En enkel omkopplare används för att justera när den bromsande effekten aktiveras. Det gör det möjligt att anpassa mjukstängningen efter luckans storlek, vikt och konstruktion.

Den mjukstängande versionen har 15,5 mm djup gryta och en öppningsvinkel på 94 grader. Möjligt borravstånd på luckan, K-mått, är 3–14 mm.

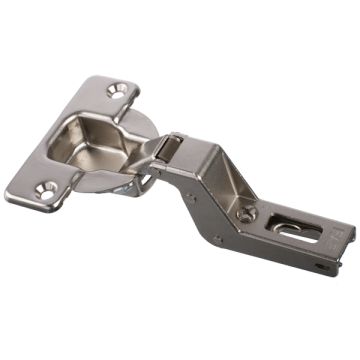

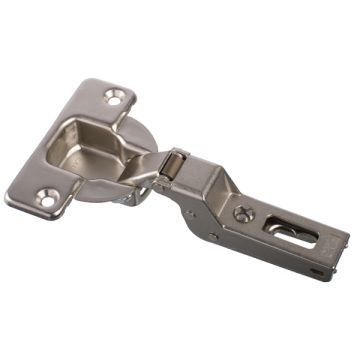

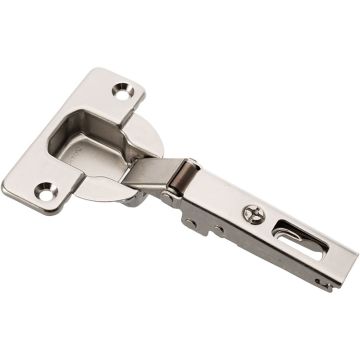

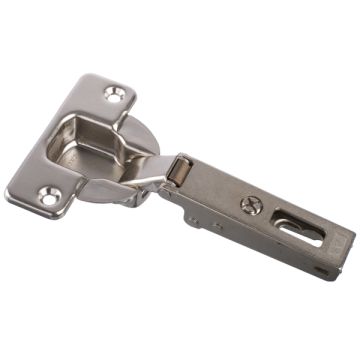

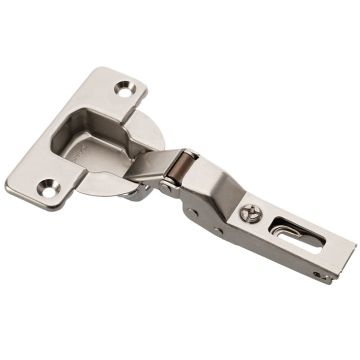

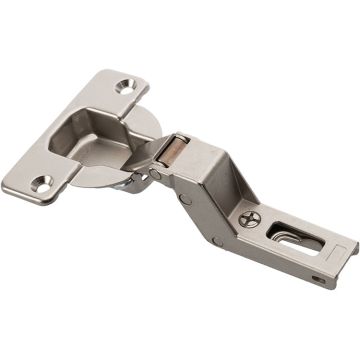

Självstängande gångjärn med fjäder

Det självstängande gångjärnet har en inbyggd fjäder som drar in luckan under den sista delen av stängningen och håller den stängd. Det har ingen integrerad dämpning och bromsar därför inte luckans rörelse på samma sätt som Silentia+.

Den självstängande versionen har 12 mm djup gryta, Ø40 mm gryt­diameter och en öppningsvinkel på 94 grader. Möjligt K-mått är 3–14 mm.

Heltäckande, halvtäckande eller innanförliggande

Välj gångjärnsarm efter hur luckan ska placeras i förhållande till stommen:

• Heltäckande gångjärn används när luckan täcker större delen av stommens sida.
• Halvtäckande gångjärn används normalt när två luckor delar på samma mellanvägg.
• Innanförliggande gångjärn används när luckan ligger innanför stommens framkant.

Monteringsplatta och kompatibilitet

Serie N kan användas med traditionella monteringsplattor för Serie 200 och med Domi-monteringsplattor för snabbfäste. Valet av monteringsplatta påverkar luckans position och möjligheterna till justering.

Ett gångjärn med Ø40 mm gryta kan inte automatiskt ersätta ett annat Ø40 mm-gångjärn. Kontrollera grytans djup, borrbild, K-mått, gångjärnsarm, öppningsvinkel och kompatibilitet med monteringsplattan.

Observera: Monteringsplatta ingår aldrig när du köper ett gångjärn. Den måste väljas och beställas separat.
