Vinkelgångjärn används när luckan inte monteras i en vanlig 90-gradig position mot stommens sida. De passar bland annat hörnskåp, diagonala skåp, skåp med frontramar och andra vinklade möbelkonstruktioner.
Sortimentet omfattar gångjärn med positiva och negativa armvinklar, modeller för frontramar samt ett särskilt gångjärn för hörnskåp. Produkterna har olika grytstorlekar, borrbilder och öppningsvinklar och är därför inte direkt utbytbara.
Armvinkel och öppningsvinkel
Gradangivelser som 30°, 45°, +45° och −30° kan beskriva gångjärnsarmens utförande och vilken vinklad konstruktion gångjärnet är avsett för. De anger inte nödvändigtvis hur långt luckan kan öppnas.

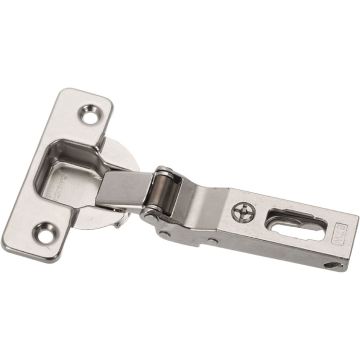

Modellen med −30° arm har exempelvis 120° öppningsvinkel. På hörnskåpsgångjärnet beskriver 70° däremot öppningsvinkeln för den första luckan. Kontrollera därför alltid produktens tekniska ritning och inte enbart gradangivelsen i produktnamnet.
Välj efter konstruktion och borrbild

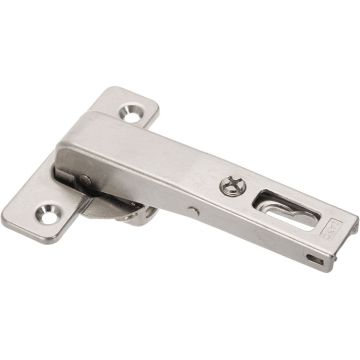

Gångjärn med positiva eller negativa armvinklar används beroende på åt vilket håll luckan och stommen är vinklade. Kategorin innehåller även 94-graders crampon-gångjärn för bland annat skåp med frontramar.
För att välja rätt modell behöver du kontrollera stommens konstruktion, luckans stängda position, grytstorlek, borrbild och önskad öppningsrörelse. Ett gammalt vinkelgångjärn kan inte ersättas enbart genom att välja samma gradangivelse.
Självstängande gångjärn
Modellerna i kategorin är självstängande. Den inbyggda fjädern drar in luckan under den sista delen av stängningen och håller den stängd. Gångjärnen har ingen integrerad mjukstängning.
Observera: Monteringsplatta ingår aldrig när du köper ett gångjärn. Den måste väljas efter gångjärnsserie och konstruktion och beställas separat.
Vanliga frågor om vinkelgångjärn
Vad är ett vinkelgångjärn?
Ett vinkelgångjärn används när luckan inte monteras i en vanlig 90-gradig position mot stommens sida. Gångjärnets arm och rörelse är anpassade efter en vinklad skåp- eller möbelkonstruktion.
Var används vinkelgångjärn?
De används bland annat i hörnskåp, diagonala skåp och specialbyggda möbler där stommens sida eller luckans stängda position är vinklad.
Är konstruktionsvinkel och öppningsvinkel samma sak?
Nej. Konstruktionsvinkeln beskriver hur luckan och stommen är placerade när luckan är stängd. Öppningsvinkeln beskriver hur långt gångjärnet låter luckan öppnas.
Vad betyder 30°, 45° eller +45° på ett vinkelgångjärn?
Gradangivelsen kan beskriva den vinklade konstruktion som gångjärnet är avsett för. Hur vinkeln definieras beror på gångjärnsmodellen. Kontrollera därför alltid monteringsritningen innan du väljer modell.
Vad betyder 70° på gångjärnet för hörnskåp?
På Serie 200 för hörnskåp anger 70° öppningsvinkeln för den första luckan. Det är alltså inte en angivelse av vinkeln mellan luckan och skåpstommen.
Vilken lucktjocklek passar 70-gradersgångjärnet till?
För luckor med raka kanter är den maximala lucktjockleken 23 mm. Vid tjockare luckor, profilerade kanter eller stora kantradier behöver konstruktionen kontrolleras särskilt.
Har alla vinkelgångjärn samma grytstorlek?
Nej. Sortimentet innehåller olika gångjärnsserier med olika grytstorlekar och borrmått. Kontrollera alltid grytans diameter och borrdjup för den valda produkten.
Hur mäter jag vilken vinkel jag behöver?
Utgå från stommens utformning och luckans önskade position när den är stängd. Eftersom vinkeln kan definieras på olika sätt måste måtten jämföras med gångjärnets tekniska monteringsritning.
Är vinkelgångjärnen mjukstängande?
Nej. Modellerna i denna kategori är självstängande och har en fjäder som drar in och håller luckan stängd. De har ingen integrerad mjukstängning.
Kan jag ersätta ett gammalt vinkelgångjärn med en modell som har samma gradangivelse?
Inte utan att kontrollera övriga mått. Gradangivelsen kan avse olika saker. Jämför även gångjärnsserie, grytstorlek, borrdjup, K-mått, arm, öppningsrörelse och monteringsplatta.
Vilken monteringsplatta behöver jag?
Monteringsplattan måste vara kompatibel med gångjärnsserien. Plattans höjd och placering påverkar dessutom luckans slutliga vinkel och position. Följ produktens monteringsritning.
Ingår monteringsplatta när jag köper gångjärnet?
Nej. Monteringsplatta ingår aldrig när du köper ett gångjärn och måste därför väljas och beställas separat.
